Аппратно-програмный комплекс МИКС ВЭБ-МОНИТОРИНГ
Решение для «прозрачной» интеграции систем автоматизации и мониторинга объектов инженерной инфраструктуры зданий, сетевых и вычислительных ресурсов, а также промышленных объектов
Общие данные
На современном этапе, рынок автоматизированных систем управления разделен на три относительно независимых области:
- системы управления сетевыми и вычислительными ресурсами (NMS);
- промышленная автоматизация;
- управление и мониторинг инженерных систем зданий (BMS).
Для каждой из этих областей характерно наличие стандартов, типовых решений и определенных «идиом проектирования».
В продуктах, относящихся к системам управления и мониторинга, предусмотрены средства для интеграции другими подсистемами, но всегда «с позиций стандарта», под влиянием «идиом проектирования», характерных для данной области.
Это не критично для интеграции «мелких вкраплений», но создает существенные трудности при интеграции двух значительных по размерам систем (BMS и NMS).
Данный продукт создает шлюз, одинаково «родной» как для NMS, так и для BMS и систем промышленной автоматизации.

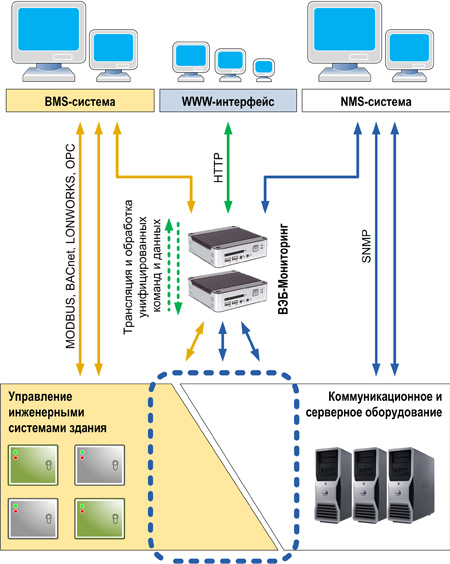

Архитектура комплекса
Основным элементом комплекса является контроллер (промышленный ПК), на котором функционируют драйверы сбора данных, база данных реального времени, задачи выявления нештатных ситуаций (тревог) и формирования трендов (графиков), WWW-сервер, драйверы интеграции в системы верхнего уровня (SNMP-агент, OPC-сервер и другие).
Как правило, используются два контроллера - основной и резервный.
В зависимости от протоколов обмена и топологии сетей сбора данных, в комплексе используются различные промежуточные концентраторы, адаптеры магистралей, шлюзы и серверы последовательных интерфейсов.
Для всех взаимодействий в системе предусмотрены контроль получения и целостности данных, а также альтернативные (резервные) каналы связи.
Большая часть задач по конфигурации и администрированию выполняется в on-line режиме через www-интерфейс (пользователями с административными правами). Изменение базовой конфигурации, загрузка и модернизация программного обеспечения производится через shell-скрипты, выполняемые на контроллере через secure shell интерфейс. Также, возможно подключение мыши, клавиатуры и монитора непосредственно к контроллеру (локальный терминал, административный пароль).
Интеграция «BMS-NMS»
Основные протоколы сбора данных: MODBUS, BACnet, LONWORK, OPC, SNMP, текстовые потоки (Log-файлы).
Для протоколов LONWORKS и SNMP база данных реального времени инициализируется автоматически, по XIF и MIB-файлам.
Генерация MIB-файла и конфигурации OPC-сервера (драйверы интеграции систем верхнего уровня), соответствующих текущей базе данных, выполняется в полуавтоматическом режиме (shell-скрипт, выполняемый на контроллере через secure shell интерфейс или локальный терминал).
Интеграция «BMS-Промышленная автоматизация»
Основные протоколы сбора данных: MODBUS, OPC.
Генерация конфигурации OPC-сервера (драйвер интеграции систем верхнего уровня), соответствующей текущей базе данных выполняется в полуавтоматическом режиме (shell-скрипт, выполняемый на контроллере через secure shell интерфейс).
Допустима загрузка и выполнение пользовательских приложений на контроллере «МИКС ВЭБ-Мониторинг» с прямым доступом к базе данных реального времени (time critical applications). Документация по API прямого доступа к базе данных реального времени предоставляется компаниям-интеграторам по запросу.
Организация дополнительных «общих» рабочих мест
WWW-интерфейс контроллеров «МИКС ВЭБ-Мониторинг» поддерживает следующие функции:
- Отображение графических мнемосхем с текущими данными из базы данных реального времени. Предоставляемая графическая библиотека поддерживает: текстовые значения, выделение цветом и миганием тревоги или потери связи, анимацию, прием команд оператора (при условии ввода оператором пароля).
- Протокол тревог и событий с квитированием приема сообщений и отображением на интерфейсы интеграции верхнего уровня.
- Формирование трендов (графиков). Графики могут отображаться через WWW-интерфейс или экспортироваться в формат CSV (MS Excel и др.).
Данные функции позволяют организовывать дополнительные рабочие места оператора/диспетчера, в том числе с функциями дистанционного управления.
